Max. 230.4kbps、 RS-232 2通道。
使用串行通信模塊時，只需從工程軟件的通信協議程序庫中選擇，
即可進行支持MODBUS?等通用協議的數據通信。
2個通道均支持230.4kbps，通信時可充分發揮配對設備的性能。主基板、擴展基板安裝用。輸出點數：32點。
輸出形式：晶體管（源型）輸出R60TCRT4BW
額定開閉電壓、電流：-。
額定負載電壓：DC12～24V。
最大負載電流：0.1A/點。
響應時間：1ms以下。
公共端方式：32點/公共端。
保護功能（過載、過熱）：有。
外部配線連接方式：40針連接器。
輸出模塊帶機械式繼電器觸點機構，
包括所用的負載電壓范圍較大的繼電器輸出型和可用于DC12~24V負載的晶體管輸出型。
可根據負載電壓、輸出點數的不同，選擇最適合用戶需求的模塊。
根據繼電器觸點壽命進行預防性維護。
繼電器輸出模塊可累計各輸出點的ON次數。
可通過了解該繼電器觸點的開關次數，根據繼電器壽命進行預防性維護。模擬量輸入通道數：4CH。
可使用的熱電偶：-。
可使用的測溫電阻：PT100、JPt100。
采樣周期［4CH］：250ms/500ms。
控制輸出周期：0.5s～100.0s。
輸入阻抗：1MΩ。
輸入濾波器（0：輸入濾波器OFF）：0～100s。
傳感器補償值設定：負端輸入范圍的全范圍～輸入范圍的全范圍。
傳感器輸入斷線時的動作：按比例放大處理。
溫度控制方式：PID ON/OFF脈沖或2位置控制
加熱器斷線檢測規格：有。
外部配線連接方式：18點螺釘端子臺。

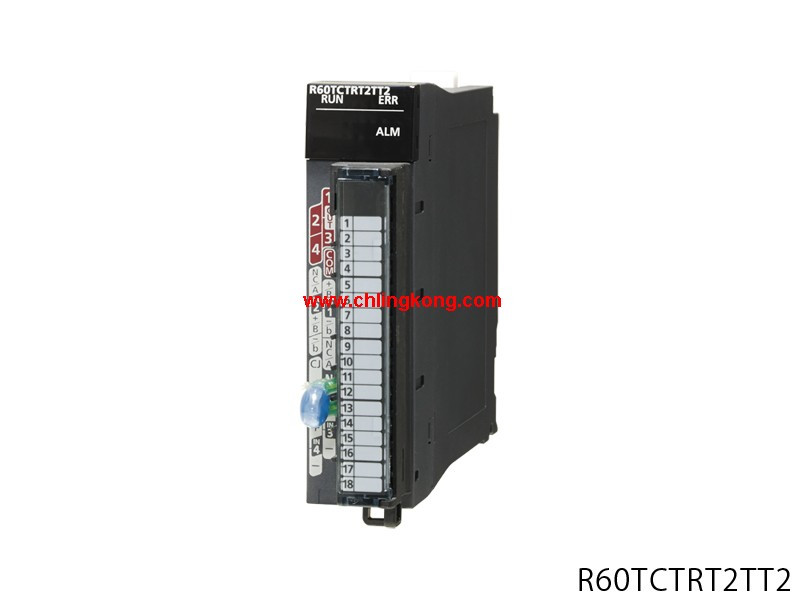

MELSEC iQ-R系列 溫度調節模塊實現了高穩定性和響應性的溫度控制。
分為熱電偶輸入、測溫電阻輸入兩種輸入類型，
這兩種輸入類型又分別按帶/不帶加熱器斷線檢測功能進行區分。
模塊間結合功能。
結合使用最多64臺的溫度調節模塊進行溫度控制。可結合的功能為以下兩點。
模塊間同時升溫功能。
模塊間峰值電流抑制功能。
通過配合多個環路的到達時間，進行平均的溫度控制。
可實現均勻的溫度控制，，避免控制對象出現部分燒損，
部分熱膨脹的現象。最多可分割為16組，配合其升溫到達時間，
減少系統整整體在升溫時發生的能源浪費。
模塊間峰值電流抑制功能
通過錯開晶體管輸出時間，抑制峰值電流。
可通過在同一組中設定加熱器容量較大的通道和較小的通道，降低設備的電源容量，以獲得節能效果。
最多可分隔為5組。
