種類：2接點開關（強制斷開構造）。
傳動桿：滾珠擺桿型（金屬擺桿，樹脂滾珠）。
導管尺寸：單導管型，M20。
內置開關構造：1NC/1NO（速動型）。
廣受好評的安全限位開關可以提供全系列符合國際標準的產品封閉式限位開關。
產品包含帶有1NC/1NO、2NC、2NC/1NO和3NC接點形式的型號。
（還可以提供MBB接點慢動型D4C-2232）
另外可提供M12連接型，更加節省勞動力，更換更方便封閉式限位開關。
標準的鍍金接點保證了接觸的高可靠性。
可用于標準負載及微小負載。種類：帶操作指示燈的標準開關（紅色）。
驅動桿：密封橫向滾珠柱塞型。
類型：標準負載。
額定規格：DC30V時4A。
電纜：VCTF電纜。
電纜長度：3米。

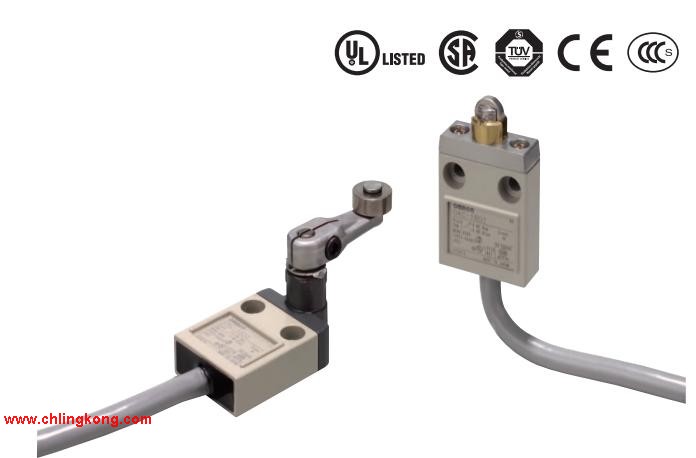

小型、薄形、高度密封性兼具的緊湊型限位開關。
通過EN、UL、CSA和CCC （中國標準）標準認證封閉式限位開關。
滿足IEC IP67防護等級的高密封性。
三層密封構造：柱塞部通過丁腈橡膠填料密封和隔膜密封，
開關部通過丁腈橡膠帽密封；
電纜入口通過包封材料密封。
標準型提供3和5m的電纜長度。型號另提供UL和CSA認證的電纜。
帶柱塞的開關可實現并聯安裝。
該系列增加了帶紅色LED指示燈的型號以輕松確認操作原裝D4C-2232。
帶CE標志的VCTF耐油電纜。類型：單導管型。
接點結構：慢動型MBB接點，1NC/1NO。
導管口/連接器：Pg13.5。
新一代多接點型安全門開關，節省人工、有益環保。
該產品系列在原有接點結構1NC/1NO和2NC的基礎上，
新增了配備2NC/1NO及3NC接點結構的3接點型和MBB型原裝D4C-2232。
M12連接器型，更加節省勞動力，更換更方便。
標準化的鍍金接點保證了接觸的高可靠性。
適用于標準負載和微小負載。
多種金屬頭部可選。種類：2接點開關（強制斷開構造）原裝D4C-2232。
傳動桿：柱塞型。
導管尺寸：雙導管型，M20。
內置開關構造：2NC（速動型）。
廣受好評的安全限位開關可以提供全系列符合國際標準的產品。
產品包含帶有1NC/1NO、2NC、2NC/1NO和3NC接點形式的型號。
（還可以提供MBB接點慢動型。）
另外可提供M12連接型，更加節省勞動力，更換更方便。
標準的鍍金接點保證了接觸的高可靠性。
可用于標準負載及微小負載。帶有外部杠桿的可靠的基本開關
可使用0.1A,6A,11A,16A和21A型號，
所有型號都具有自潔式連接。
可使用外部或內部的定制杠桿，
以及外部杠桿的2個固定位。
符合EN61058-1和UL1054。
型號構成：
D3V-□□□□-□□□-□-□
①②③④ ⑤⑥⑦ ⑧ ⑨
①額定值
21: AC250V 20(4)A
16: AC250V 16(3)A
11: AC250V 11(3)A
6: AC250V 6(2)A
01: AC125V 0.1A
②接點間隔
無標記： 1mm(F Gap)
G ： 0.5mm(G Gap)
③驅動桿
無標記: 針狀按鈕型
1: 短擺桿型
2: 擺桿型
3: 長擺桿型
4: R型擺桿型
5: 滾珠短擺桿型
6: 滾珠擺桿型
④傳感器的安裝位置
無標記: 內部安裝，按鈕開關離基準位置遠
M: 外部安裝，按鈕開關離基準位置遠
K: 外部安裝，按鈕開關離基準位置近
⑤接觸規格
1: SP DT
2: SP ST-NC
3: SP ST-NO
⑥端子規格
A: 焊接端子
C2: #187型端子
C: #250型端端子
⑦動作力(OOF)最大
5: 1.96 N
4A: 1.23 N
4: 0.98 N
3: 0...49 N
2: 0.25 N
注.數值都是針狀按鈕型的數值封閉式限位開關歐姆龍。
⑧取安裝孔尺寸
無標記： 3.1mm
K: 2.9mm
⑨特別代碼
無標記： 標準
H: 高溫(125℃)
E: 特殊額定值:21(8) A
