CQM1-TC303鉑熱電阻溫度計輸入，類型及溫度范圍：Pt100,JPt100。
通過傳送命令可以設定參數并從溫度控制單元讀取數據。
溫度控制單元適用于4回路溫度控制或2回路溫度控制，
且2回路溫度控制可以提供一個加熱器熔斷報警功能歐姆龍CQM1-B7A02。
因此，只有一個字可以分配給溫控單元用于輸入和輸出，
實現高密度溫度控制，命令可以很容易地通TRANSFER I/O命令實現CQM1-B7A02
帶有反饋回路的PID確保穩定溫度控制，單元也能夠設置ON/OFF控制。CQM1-TC304鉑熱電阻溫度計輸入，類型及溫度范圍：Pt100,JPt100歐姆龍CQM1-B7A02。
溫度控制單元適用于4回路溫度控制或2回路溫度控制，
且2回路溫度控制可以提供一個加熱器熔斷報警功能。
通過傳送命令可以設定參數并從溫度控制單元讀取數據。
因此，只有一個字可以分配給溫控單元用于輸入和輸出，
實現高密度溫度控制，命令可以很容易地通TRANSFER I/O命令實現歐姆龍CQM1-B7A02。
帶有反饋回路的PID確保穩定溫度控制，單元也能夠設置ON/OFF控制。可用于CPU單元：CQM1H-CPU51/61。
安裝位置和板數：在槽1或槽2中安裝1塊(說明：不能同時使用兩塊模擬量設置板)。
設置值：4路模擬量校正（可變電阻）面板上有調節螺絲校正值0-3的設置在IR220-IR223的0000和02000單元，可分別4位數字BCD碼值存儲歐姆龍B7A接口模塊。
電流消耗：DC5V,大10mA。
模擬量設置板提供4路可變電阻校正。
4路校正設定值存儲在模擬量設定字中。
在使用模擬量設置板時，
如果定時器指令的值設為可進行模擬量校正的話。
那么，當操作人員想改變傳送帶的定時或速度時，
他只需用螺絲刀來調節校正螺絲即可，無需采用其它的編程工具歐姆龍B7A接口模塊。輸出點數：8點。
大開關容量：2A DC24V +10%-15% 5A/單元。
小開關容量：...
響應時間(ON延遲)：大0.1ms歐姆龍B7A接口模塊。
響應時間(OFF延遲)：大0.3ms。
外部連接：端子臺。
漏電流：大0.1mA。
內部電流消耗(DC5V)：大90mA。

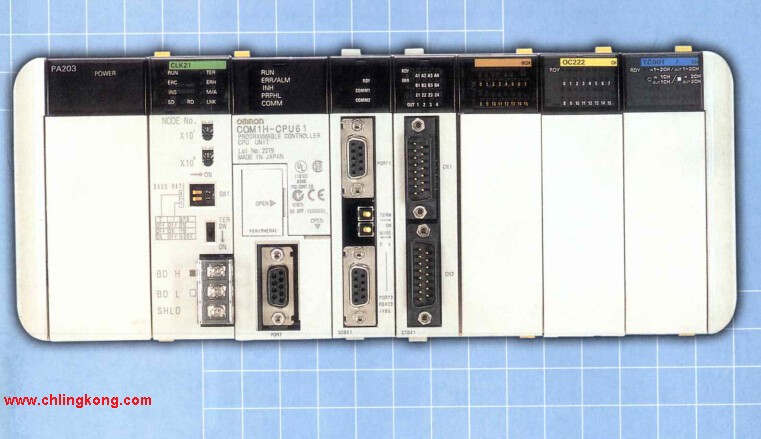

齊全的功能可提供先進的機器控制。
CQM1H的特色在于具有一系列的內裝板。
通過這些內裝板可實現一般定位多點高速計數器輸入、對旋轉編碼輸入
模擬量輸入/輸出、模擬量設置和連接到標準串行設備的串行通訊。氣
根據客戶的需要選擇合適的PLC內裝板進行應用。電壓：AC100-240V 50/60HZ（寬范圍）。
操作電壓范圍圍：AC85-265VCQM1-B7A02。
輸出容量：DC5V:6A DC24V:0.5A。歐姆龍CQM1-B7A02。
電源設置：DC24V:0.5A。
在選擇電源單元時，詳細情況參考CQM1H操作手冊。
交流電源需要100-240V交流電源輸入，
兩種型號有24V直流電壓輸出。
CQM1H的左端蓋是電源單元的一部分。
